| Respuesta de frecuencia (-10dB) |
55 Hz - 18 kHz |
| Potencia nominal |
Programa continuo de 160 W (2 h)
80 W (pico de 320 W), ruido rosa continuo (2 h)
45 W (pico de 180 W) Ruido rosa continuo (100 h) |
| Taps de transformador |
70V: 30W, 15W, 7.5W y 3.8W
100V: 30W, 15W, 7.5W |
| Respuesta de frecuencia (± 3 dB) |
65Hz - 16 kHz |
| Voltaje de entrada máximo |
23.3 V |
| Sensibilidad |
86 dB, 1W a 1m (avenida 80Hz - 16kHz) |
| Ángulo de cobertura nominal |
360 ° horizontal, 160 ° vertical (escucha primaria 10 ° a 50 ° desde el suelo). |
| Directividad (Q) |
2.2 |
| Índice de Directividad (DI) |
3.4 dB |
| Máximo SPL |
105 dB a 1 m |
| Impedancia nominal |
8Ω (en la configuración de 8Ω) |
| Pérdida de inserción |
<1.0 dB en cualquier configuración de tap |
| A través de configuración |
8Ω nominal |
| Tipo de cruce |
LPF de segundo orden en LF y HPF de segundo orden en HF |
| Pase alto protector recomendado |
65 Hz para operación de 8Ω, 24 dB / oct
60 Hz para conexión de
30 W, 24 dB / oct 50 Hz para conexión de 15 W, 7,5 W y 3.7 W, 24 dB / oct |
| Controlador de baja frecuencia |
Driver LF de 135 mm (5.25 in) de diámetro, formador Kapton ™, bobina móvil de 35.5 mm (1.4 in), cono de polipropileno y envolvente de poliuretano. |
| Alta frecuencia |
Cúpula de polieterimida (PEI) del controlador de HF de 19 mm (0,75 pulgadas) de diámetro. |
| Material de la caja |
Plástico LDPE de polietileno, espesor de pared de 6 mm, clasificación UL94V-0. |
| Reja |
Acero inoxidable recubierto de polvo. |
| Ambiental |
Clasificación IP-55 según IEC529 (protección contra polvo y protección contra chorros de agua). Supera a MilSpec 810 en cuanto a la humedad, el rocío de sal, la temperatura y los rayos UV. Pases Mil-STd-202F para sal aerosol.Recinto clasificado UL94V0. |
| Calificaciones de agencias |
UL1480, Transformador UL reconocido según UL1876, compatible con ROHS. |
| Terminales |
Cable desnudo con tuercas de alambre llenas de gel dieléctrico (sección del altavoz interno a superior). |
| Alambrado |

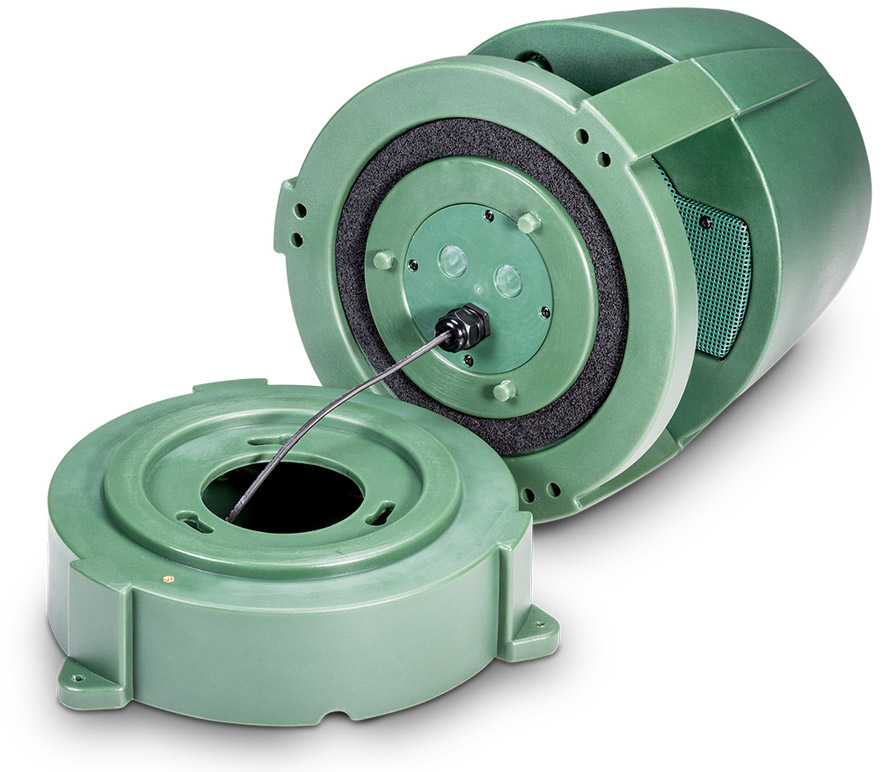

Entrada de agua protegida por dos etapas de tuercas prensadas, una montada en el exterior del gabinete (instalada por el instalador mediante orificios de 22 mm (0.875 in, 7/8 in) en cualquiera de los múltiples lugares previstos) y otra entre la base inferior y el altavoz superior secciones Las tuercas prensadas incluidas requieren un cable de camisa redonda con un diámetro exterior entre 4.0 mm y 9.0 mm (0.16 "in y 0.35" in). Para obtener instrucciones de instalación, consulte la Guía de instalación (# IS C80MLS). |
| Colores |
Hunter Green, RAL6018 |
| Dimensiones (H x W x D) |
432 x 291 x 291 mm (17 x 11.5 x 11.5 in) |
| Peso neto |
5.5 kg (12 lb) |
| Peso de envío |
7.3 kg (16 lb) |
| Accesorios incluidos |
(2) tuercas de cable, (2) tuercas de glándula, (1) destornillador de ángulo recto |
| Herramientas requeridas proporcionadas por el instalador |
Broca de broca de 22 mm (0.875 in, 7/8 in) (u otro tipo adecuado para plástico) para instalar la tuerca prensaestopas en la caja. |
